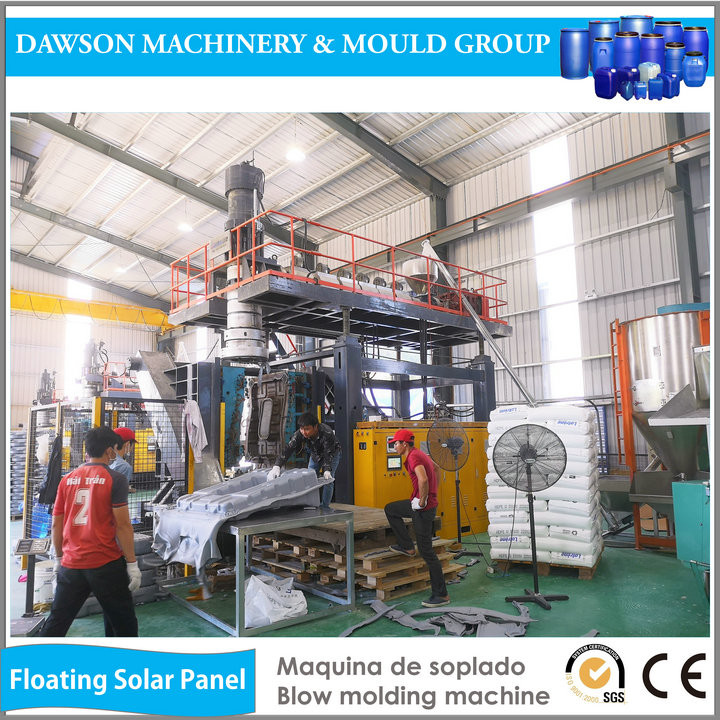

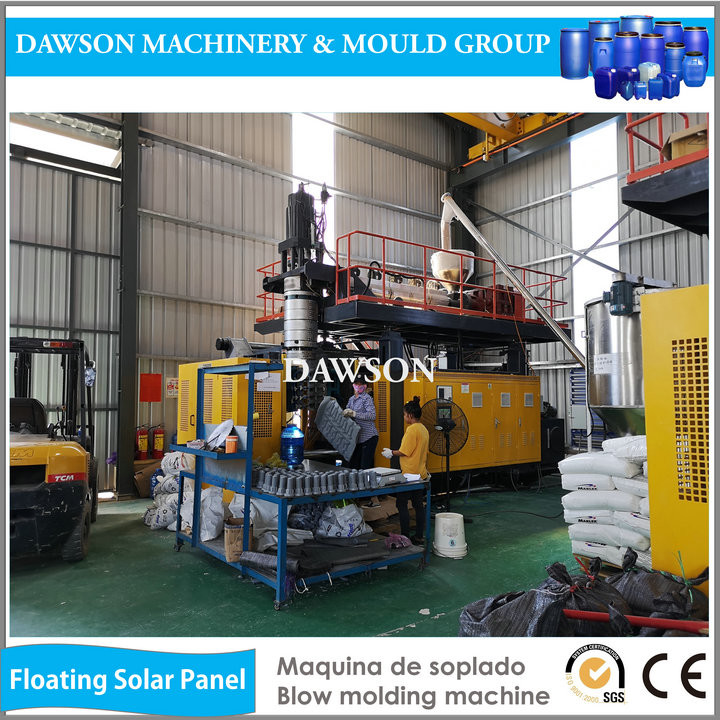

دستگاه قالبگیری دمشی اکستروژن ABLD100
| اکسترودر | |||
| 1 | قطر پیچ | 100 میلیمتر | |
| 2 | نسبت L/D | 24:1 | |
| 3 | سرعت پیچ | 15~50 دور در دقیقه | |
| 4 | موتور محرک | 45 کیلووات | |
| 5 | منطقه گرمایش با فن خنککننده | 6 منطقه | |
| 6 | خروجی/ظرفیت | 170 کیلوگرم در ساعت (ذرات HDPE) | |
| 8 | ظرفیت گرمایش | 25.1 کیلووات | |
| 9 | تنظیم عمودی سر | 500 میلیمتر | |
| 10 | تنظیم جلو/عقب سر | 500 میلیمتر | |
| 11 | سیلندر بشکه تغذیه شیاردار | دارای IKV | |
| 12 | گیربکس | کاهنده دنده سخت | |
| 13 | نردبان و ریل ایمنی | دارد | |
| سر جمعکننده | |||
| 1 | ظرفیت جمعکننده | 20 لیتر (15 کیلوگرم HDPE) | |
| 2 | طراحی | اولین ورودی و اولین خروجی | |
| 3 | منطقه گرمایش | 6 منطقه | |
| 4 | ظرفیت گرمایش | 25.1 کیلووات | |
| 5 | حداکثر قطر قالب و پین | 450 میلیمتر | |
| 6 | محور سر قالب با پیشدمش | Ø120mm | |
| 7 | اندازهگیری کورس بیرون راندن جمعکننده | مبدل ایتالیا Gefran | |
| 8 | فشار تزریق | 12 مگاپاسکال | |
| 9 | توقف اکسترودر | دارد | |
| واحد بستن | |||
| 1 | میله اتصال | دو میله اتصال | |
| 2 | اندازه صفحه | 900(عرض)X1400(ارتفاع) | |
| 3 | طول قالب | 900-960 میلیمتر | |
| 4 | نیروی بستن | 780KN | |
| 5 | کورس باز/بسته | 880-1700 میلیمتر | |
| 6 | وزن قالب | حداکثر 5000 کیلوگرم | |
| 7 | اندازهگیری کورس بستن | مبدل ایتالیا Gefran | |
| 8 | شیر هیدرولیک | تایوان Hitech | |
| 9 | تعداد سیلندر هیدرولیک | 1 | |
| 10 | فشار بالا | 14 مگاپاسکال | |
| 11 | قطعات پشتیبانی برای حرکت صفحه | راهنمای خطی | |
| سیستم هیدرولیک | |||
| 1 | موتور اصلی/موتور فرعی | AC15Kw/15Kw | |
| 2 | شیر هیدرولیک | تایوان Hitech | |
| 3 | پمپ هیدرولیک | تایوان Hitech | |
| 4 | ظرفیت مخزن روغن | 850 لیتر | |
| 5 | فشار عملیاتی | 12 مگاپاسکال | |
| 6 | خنککننده آب برای روغن | ثابت | |
| 7 | کنترل سطح روغن | میتواند میله اندازهگیری را مشاهده کند | |
| سیستم پنوماتیک | |||
| 1 | فشار عملیاتی | 0.8 مگاپاسکال | |
| 2 | فشار دمشی | 0.8 مگاپاسکال | |
| 3 | مدار دمشی سوزنی | فشار بالا و پایین | |
| 4 | دمش متناوب | دارد | |
| 5 | هوای پشتیبانی کنترلشده برای پاریسون | دارد | |
| 6 | شیرهای هوا | AIRTAC | |
| 7 | اگزوز سریع برای هوای پشتیبانی | دارد | |
| کنترل پاریسون | |||
| 1 | برنامهنویس | ژاپن MOOG | |
| 2 | شیر سروو | MOOG |
|
| 3 | سیلندر سروو | یکپارچه سر قالب | |
| 4 | بسته هیدرولیک | پمپهای پیستونی جابجایی متغیر TAIWAN YOSHE | |
| برق | |||
| 1 | کنتاکتور | اشنایدر | |
| 2 | کل بار متصل (تقریبی) | 114 کیلووات ساعت | |
| 3 | مصرف متوسط انرژی (تقریبی) | 42 کیلووات ساعت | |
| خنککننده آب | |||
| 1 | مصرف آب دستگاه |
6000 لیتر در ساعت | |
| 2 | مصرف آب قالب |
6000 لیتر در ساعت | |
| مصرف هوا | |||
| 1 | مصرف هوای فشرده | 1.2 کیلوگرم بر سانتیمتر مربع، 3000 لیتر در دقیقه | |
| ویژگیهای دیگر | |||
| 1 | کنترل PLC | MITSUBISHI | |
| 2 | رابط ماشین انسان | Hitech | |
| 3 | ذخیره دستورالعمل در هارد دیسک | موجود | |
| کنترل گرمایش | |||
| 1 | منبع تغذیه به المنت گرمایشی | رله + کنتاکتور | ژاپن Omron+کره LG |
| 2 | کنترل | کنترل PLC | |
| 3 | نوع ترموکوپل | نوع K | |
| 4 | آلارم حد بالا و پایین قابل تنظیم | دارد | |
| 5 | جلوگیری از راهاندازی سرد برای پیچ | دارد | |
| 6 | آلارم برای ترموکوپل و شکست المنت گرمایشی | دارد، شکست المنت گرمایشی توسط آمپرمتر | |
| 7 | عملکرد پیشگرمایش | دارد | |
| حلقه قالب و پین قالب | |||
| 1 | یک مجموعه قالب و پین | یک مجموعه مطابق با مشتری | |
| 2 | مواد آزمایشی | خریدار 300 کیلوگرم مواد را برای آزمایش دستگاه به فروشنده میدهد | |
| گزینه | |||
| 1 | دمش پایین (هیدرولیک) و واحد آببندی (پنوماتیک) | پین دمشی دوتایی (شامل گسترش و بالا-پایین و مهر و موم پاریسون) | |
| 2 | ربات | دارد | |
| 3 | ابعاد دستگاه | 6.8×3.3×5 | |
| 4 | وزن کل | 20 | |
