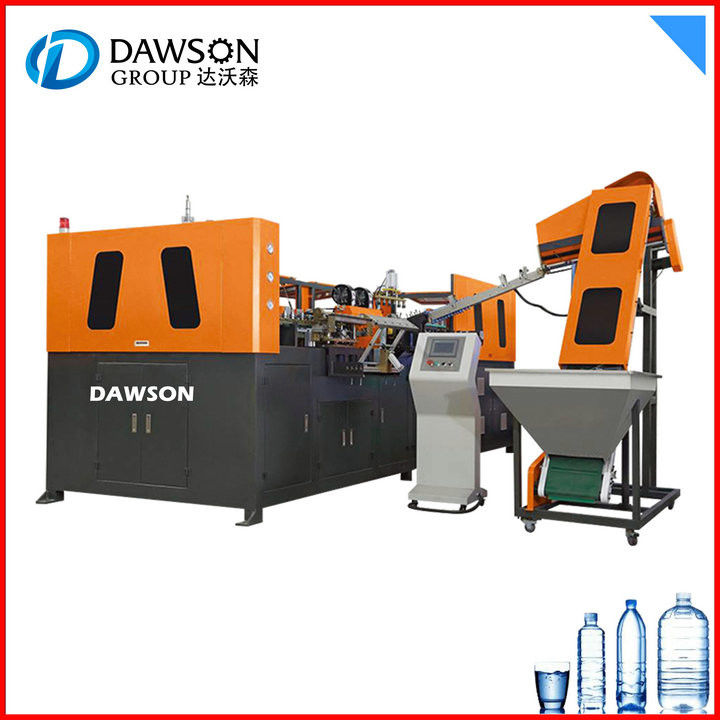

دستگاه قالب گیری ضربه ای PET بطری آب
!!سرعت بالا !!
دستگاه قالب گیری بادی بطری آب YCQ با 2 ~ 8 حفره به طور ویژه برای تولید بطری آب، بطری PET با حرارت بالا طراحی شده استمقاومت در برابر بسته های پرکننده داغ مانند آب میوه و چای.برای کاهش تنش باقیمانده از دمیدن چندگانه استفاده میکند، زیرا بطری شکلدار در حین پر کردن داغ، انقباض جزئی دارد.
علاوه بر این، تبلور با طراحی قالب متفاوت است، در نتیجه، بطری PET تولید شده بسته به نوع ماده PET با نرخ کریستالیزاسیون متفاوت، می تواند دمای بیش از 90 درجه سانتیگراد را تحمل کند.حالت دمیدن گردن از پریفرم بطری در برابر آسیب در هنگام دمیدن محافظت می کند و عملکرد پایدار را تضمین می کند.با استحکام بالا، شفافیت خوب و هزینه های تولید کم، منابع مواد فراوان، YCQ نقش بزرگی در بازار بسته های پرکننده گرم ایفا می کند.
پارامتر فنی
ماشین نوع اتوماتیک
مدل | مورد | YCQ-2 | YCQ-4 | YCQ-6 | YCQ-8 |
بهره وری | به طراحی بطری بستگی دارد | 2400-3000PCS/H | 3500-4500PCS/H | 5500-6500PCS/H | 8000-9000PCS/H |
نوع محصول | جلد | 0.1-2.0 لیتر | 0.1-2.0 لیتر | 0.1-2.0 لیتر | 0.1-2.0 لیتر |
قطر بدنه | ≤100 میلی متر | ≤100 میلی متر | ≤100 میلی متر | ≤100 میلی متر | |
ارتفاع | ≤310 میلی متر | ≤310 میلی متر | ≤330 میلی متر | ≤330 میلی متر | |
قطر گردن | ≤38 میلی متر | ≤38 میلی متر | ≤38 میلی متر | ≤38 میلی متر | |
قالب | حفره | 2 | 4 | 6 | |
ضخامت قالب | 240 میلی متر | 240 میلی متر | 240 میلی متر | 240 میلی متر | |
حجم قالب | 260*240*370 میلی متر | 510*240*360mm | 640*240*360mm | 640*240*360mm | |
برق دستگاه اصلی | منبع برق | 380V/220V 50/60HZ | 380V/220V 50/60HZ | 380V/220V 50/60HZ | 380V/220V 560/60HZ |
3 فاز | 3 فاز | 3 فاز | 3 فاز | ||
قدرت نامی | 25 کیلووات | 49 کیلووات | 73 کیلووات | 97 کیلووات | |
واقعاً از قدرت استفاده کنید | 6.5 کیلووات | 13 کیلووات | 25 کیلووات | ||
سیستم هوا | کمپرسور هوا اچ پی | 1.6m³/min3.0Mpa | 3.0m³/min3.0Mpa | 6.0m³/min3.0Mpa | 6.0m³/min3.0Mpa |
کمپرسور هوا LP | 1.0m³/min1.0Mpa | 1.6m³/min1.0Mpa | 2.0m³/min1.0Mpa | 23.0m³/min1.0Mpa | |
مخزن هوا | 0.6m³3.0Mpa | 0.6m³3.0Mpa | 1.0m³3.0Mpa | 1.0m³3.0Mpa | |
خشک کن هوا | 1.0m³/min3.0Mpa | 2.0m³/min3.0Mpa | 6.0m³/min3.0Mpa | 6.0m³/min3.0Mpa | |
آب خنک کننده | خنک کننده آبی | 3 اسب بخار | 3 اسب بخار | 5 اسب بخار | 8 اسب بخار |
دستگاه | اندازه (L*W*H) | 1900*1280*1930 میلی متر | 1900*1860*1930 میلی متر | 4100*1400*1800 میلی متر | 4100*2200*1800 میلی متر |
وزن | 2000 کیلوگرم | 3600 کیلوگرم | 4200 کیلوگرم | 5800 کیلوگرم | |
Preform unscrambler | اندازه (L*W*H) | 2000*950*2480mm | 2000*950*2480mm | 2000*950*2480mm | 2000*950*2480mm |
وزن | 500 کیلوگرم | 500 کیلوگرم | 500 کیلوگرم | 500 کیلوگرم |
واحد | YCQ-12 | YCQ-8 | YCQ-1500 | YCQ-1-20 | ||
خروجی نظری | عدد در ساعت | 500 | 900 | 1800 | 90 | |
تولید - محصول | جلد | L | 5.0 | 2.0 | 2.0 | 20 |
حداکثرارتفاع | میلی متر | 360 | 360 | 360 | 550 | |
حداکثرقطر | میلی متر | 120 | 105 | 105 | 300 | |
قالب | تعداد حفره ها | / | 1 | 2 | 4 | 1 |
ابعاد پیات قالب (L*H) | میلی متر | 490*470 | 490*405 | 490*405 | 620*620 | |
ضخامت قالب | میلی متر | 250 | 220 | 220 | 380 | |
سکته مغزی باز شدن قالب | میلی متر | 220 | 180 | 180 | 380 | |
برقی | قدرت | / | 220_380V/50_60HZ | 220_380V/50_60HZ | 220_380V/50_60HZ | 220_380V/50_60HZ |
حداکثر قدرت | KW | 11 | 11 | 21 | 36 | |
قدرت گرمایش | KW | 10 | 10 | 20 | 37 | |
دستگاه | ابعاد بدنه اصلی (L*W*H) | متر | 1.5 * 0.65 * 2.0 | 1.5 * 0.65 * 2.0 | 1.5 * 0.65 * 2.0 | 2.1 * 0.75 * 1.6 |
وزن اصلی بدن | کیلوگرم | 600 | 550 | 550 | 900 | |
پیش گرمکن (L*W*H) | متر | 1.5*0.65*1.5 | 1.4*0.65*1.5 | 1.8*0.65*1.5 | 2.7 * 0.7 * 1.6 |
ویژگی های ماشین
A. عملکرد پایدار با PLC پیشرفته.
ب. انتقال پریفرم ها به صورت خودکار با نوار نقاله.
ج- نفوذ پذیری قوی و توزیع خوب و سریع گرما با اجازه دادن به بطری ها به خودی خود چرخش و چرخش همزمان در ریل ها در پیش گرم کن مادون قرمز.
د. قابلیت تنظیم بالا برای فعال کردن پیش گرمکن برای پیش گرم کردن پریفرم ها در اشکال با تنظیم لوله نور و طول تخته بازتابنده در ناحیه پیش گرمایش و دمای ابدی در پیش گرمکن با دستگاه ترموستاتیک خودکار.
ه- ایمنی بالا با دستگاه قفل خودکار امنیتی در هر اقدام مکانیکی که باعث می شود در صورت خرابی در رویه خاصی، رویه ها به حالت ایمنی تبدیل شوند.
F. عدم آلودگی و صدای کم با سیلندر هوا برای هدایت عمل به جای پمپ روغن.
ز- رضایت از فشار اتمسفر مختلف برای دمیدن و عمل مکانیکی با تقسیم دمیدن و عمل به سه قسمت در نمودار فشار هوای دستگاه.
H. نیروی گیره قوی با فشار بالا و پیوندهای دو لنگ برای قفل کردن قالب.
I. دو روش کار: اتوماتیک و دستی.
J. طراحی ایمن، قابل اعتماد و منحصر به فرد موقعیت سوپاپ برای سهولت درک نمودار فشار هوای دستگاه.
K. کم هزینه، راندمان بالا، عملیات آسان، تعمیر و نگهداری آسان، و غیره، با فرآیند فن آوری خودکار.
L. از آلودگی برای بدنه بطری اجتناب شود.
M. اثر ایده آل از سرمایش با سیستم سرمایش.
N. نصب و راه اندازی آسان.
O. نرخ رد پایین: کمتر از 0.3 درصد.
قطعات ماشین
دمیدن سیلندر | فستو | آلمان |
قالب گیری سیلندر بسته و باز | فستو | آلمان |
ارزش | فستو | آلمان |
سیلندر گردان | SMC | ژاپن |
PLC | میتسوبیشی | ژاپن |
صفحه لمسی | هایتک | تایوان |
تعویض | امرون | ژاپن |
خدمات ما
خدمات نصب
هنگامی که شرایط آماده سازی را تمام کردید، تیم مهندس خدمات پس از فروش سریع و حرفه ای ما برای نصب دستگاه به کارخانه شما می روند، کتابچه راهنمای عملیات را به شما می دهند و کارمندان شما را آموزش می دهند تا زمانی که بتوانند دستگاه را به خوبی کار کنند.
خدمات نمونه
1.ما می توانیم ویدیوی دستگاه در حال اجرا را برای شما ارسال کنیم.
2. شما خوش آمدید به بازدید از کارخانه ما بیایید و ماشین را در حال اجرا ببینید.
خدمات سفارشی
1. ما می توانیم ماشین آلات را با توجه به نیاز شما طراحی کنیم (مواد، قدرت، نوع پر کردن، انواع بطری ها و غیره)، در همان زمان پیشنهاد حرفه ای خود را به شما می دهیم، همانطور که می دانید، ما در این کار بوده ایم. صنعت برای چندین سال
خدمات پس از فروش
1. ما دستگاه را تحویل می دهیم و صورتحساب بار را به موقع ارائه می دهیم تا مطمئن شویم که می توانید دستگاه را به سرعت دریافت کنید.
2. هنگامی که شرایط آماده سازی را به پایان می رسانید، تیم مهندس خدمات پس از فروش سریع و حرفه ای ما برای نصب دستگاه به کارخانه شما می روند، کتابچه راهنمای عملیات را به شما می دهند و کارمندان شما را آموزش می دهند تا زمانی که بتوانند دستگاه را به خوبی کار کنند.
3. ما اغلب بازخورد میپرسیم و به مشتری خود که ماشینش برای مدتی در کارخانه آنها استفاده شده است، کمک میکنیم.
4. ما یک سال گارانتی ارائه می دهیم
5. کارکنان خوب آموزش دیده و با تجربه باید به تمام سوالات شما به زبان انگلیسی و چینی پاسخ دهند
6.24 ساعت برای پاسخ مهندس (همه خدمات بخش 5 روز در دست مشتری توسط پیک بین المللی).
7 .12 ماه ضمانت و پشتیبانی فنی مادام العمر.
8. روابط تجاری شما با ما برای هر شخص ثالثی محرمانه خواهد بود.
9. خدمات پس از فروش خوب ارائه شده، لطفاً در صورت داشتن هرگونه سؤال با ما تماس بگیرید.
کنترل کیفیت
ما بخش کیفیت واحدی داریم که مطمئن می شود مواد اولیه خوب است و اطمینان حاصل می کند که دستگاه به خوبی کار می کند.
اگر می خواهید اطلاعات بیشتری در مورد محصول بدانید، می توانید یک استعلام ارسال کنید، ما هر یک از مشکلات شما را حل خواهیم کرد و ویدو را در حال اجرا برای شما ارسال می کنیم.
