دستگاه قالب گیری دمشی ساختاری ویژه یک دستگاه قالب گیری دمشی است که از ورق، مواد مذاب و بلنک سرد به عنوان پاریسون برای دمیدن بدنه توخالی با شکل و هدف خاص استفاده می کند.با توجه به اشکال و نیازهای متفاوت محصولات تولید شده، ساختار دستگاه قالب گیری دمشی نیز متفاوت است.
صرفه جویی در انرژی دستگاه قالب گیری ضربه ای را می توان به دو قسمت تقسیم کرد: یکی قسمت برق و دیگری قسمت گرمایش.
صرفه جویی در انرژی در بخش برق:اکثر آنها از مبدل فرکانس استفاده می کنند.راه صرفه جویی در مصرف انرژی صرفه جویی در مصرف انرژی باقیمانده موتور است.به عنوان مثال، قدرت واقعی موتور 50 هرتز است، اما شما در تولید فقط به 30 هرتز نیاز دارید.آن مصرف انرژی اضافی هدر خواهد رفت.مبدل فرکانس برای تغییر قدرت خروجی موتور برای دستیابی به اثر صرفه جویی در انرژی است.
صرفه جویی در انرژی قسمت گرمایشی:بیشتر صرفه جویی در انرژی قسمت گرمایش از بخاری الکترومغناطیسی استفاده می کند و میزان صرفه جویی در انرژی حدود 30٪ - 70٪ سیم پیچ مقاومت قدیمی است.
را
دستگاه ساخت بطری تمام اتوماتیک ABLB75 مخصوص بطری های شیمیایی پلاستیکی، بطری های پزشکی، بطری های روغن روان کننده، بطری های لوازم آرایشی و بهداشتی و سایر بطری های پلاستیکی کوچک بیش از 5 لیتر طراحی شده است.
1. محصولات مناسب
بطری های 0 تا 5 لیتر HDPE، PP
برنامه های کاربردی:بطری های شیر، ظروف بسته های مواد غذایی، شیشه ها، بطری های شیمیایی،
بطری های روان کننده، بطری های خانگی، بطری های مواد شوینده/شامپو، بطری های روغن.
2. ایستگاه
این دستگاه می تواند دو ایستگاه یا تک ایستگاه باشد، بستگی به خواسته های خروجی شما دارد.
3. سر بمیر
این دستگاه هنگام استفادهتک سر، می تواند بطری های 2 تا 5 لیتری بسازد،
، هد دای را نیز می توان به تغییر داددو سر قالب
یک سر قالب (2 تا 5 لیتر)
دو سر قالب (0~2L)
تغییر سیستم سر قالب حدود 1.5 تا 3 ساعت طول می کشد، این همچنین شامل زمان گرمایش نیز می شود.
4. قالب -آلومینیوم 7075# مس بریلیوم درج شده است
بهترین مواد قالب دمشی، قالب آلومینیومی خنک کننده خوبی دارد و مس بریلیوم نیز بسیار بادوام است.
(ما همچنین مواد S50c، P20، S136 را برای انتخاب شما ارائه می دهیم، قالب می تواند به طور خودکار خاموش شود یا بدون فلاش خودکار باشد.)
5. سیستم کنترل MOOG 100 Point Parisonبرنامه ای برای تغییر ضخامت پاریسون است، از آنجایی که پلاستیک از سر قالب اکسترود می شود، برنامه ریزی می تواند:
1.پلاستیک استفاده شده را کاهش دهید
2.بهبود توزیع ضخامت دیوار
3.زمان خنک شدن را کاهش دهید
آیا باید از سیستم پاریسون MOOG استفاده کنیم؟
نه، ما همچنین مشتریان زیادی داریم که از آنها استفاده نمی کنندMOOGسیستم کنترل پاریسون، مانند سر قالب دستگاه ما، می توانیم شکاف های قالب را به صورت دستی تنظیم کنیم، که از طریق آن می تواند ضخامت و وزن بطری ها را نیز کنترل کند.
MOOGدقت بیشتری دارد و تنظیم آسان تر است.همچنین به خواسته ها و بازارهای مشتری نهایی شما بستگی دارد.
اما برای برخی از اقلام قالب‌گیری بادی طراحی‌شده خاص و دستگاه‌های قالب‌گیری ضربه‌ای نوع تجمعی،MOOGضروری است، باید از آن استفاده کردMOOG.

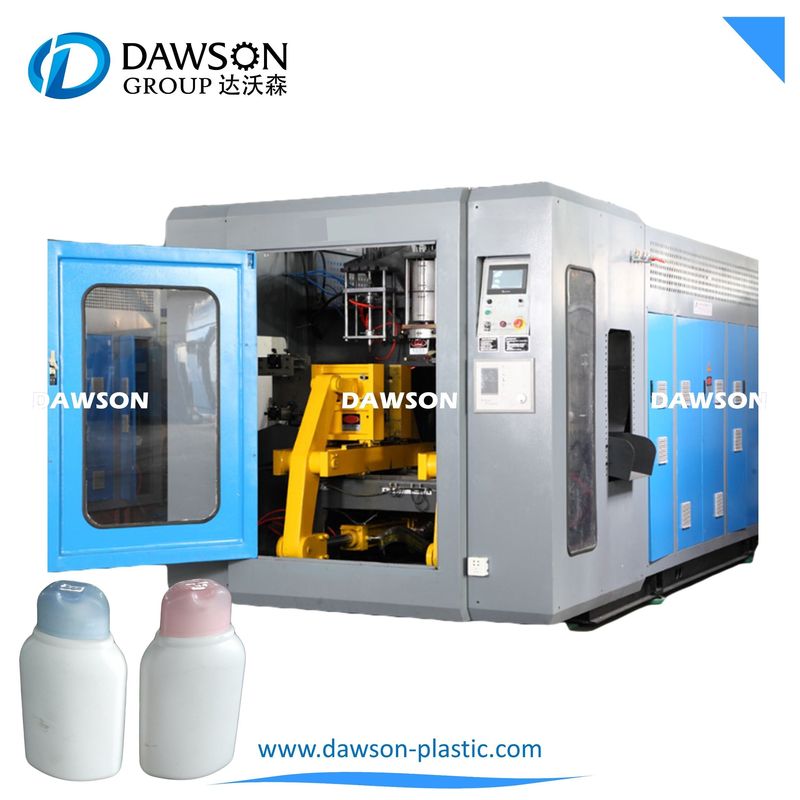

ماشین قالب گیری دمشی اکستروژن اتوماتیک ABLB75II
تومحصول: 0 تا 5 لیتر بطری
تومنبع تغذیه: سه فاز 380/220 ولت 50/60 هرتز
توشماره سر قالب:تنها / دو برابر
تومواد اولیه مناسب: PE، PP، PVC، PS، PETG
توظرفیت خروجی: 220 ~ 240 pcs/h (5L) / با تک سر
450 ~ 480 عدد در ساعت (1 لیتر) / با سر دوبل
را
| پارامترهای اساسی | متریال مناسب | PE.PP، PVC، PS، PETG، و غیره | ||
| حداکثر حجم | 5L(تک سر) | |||
| ظرفیت خروجی | 220 تا 240 عدد در ساعت | |||
| اندازه | 3.8*2.3*2.5 (M) | |||
| وزن | 4.8T | |||
| سیستم | مشخصات | مولفه های | توجه داشته باشید | |
| سیستم پلاستیک سازی | ||||
| خلاصه کنید | سیستم پلاستیک سازی با مصرف کم توان با کارایی بالا، کنترل مبدل، عملکرد محافظت از خود هنگام شروع در دمای پایین | |||
| کاهنده | جنس بدنه جعبه دنده: HT200 جنس دنده: ZG35CrMo جنس بلبرینگ: 42CrMo عملیات حرارتی Gear: Quenching |
نام تجاری:گوتای (بهترین تامین کننده گیربکس در چین) |
||
| پیچ | ∮75 میلی متر، نسبت L/D 25/1، مواد:38CrMoALA عملیات حرارتی نیتریدینگ خنک کننده با فن خنک کننده |
سیستم خنک کننده موجود است | ||
| پلاستیک سازی | 100 کیلوگرم در ساعت | HDPE | ||
| منطقه گرمایش | 3-4 بخاری آلومینیومی | گرمایش اتوماتیک | ||
| قدرت گرمایش | 4 کیلووات بر ساعت | |||
| موتور اکستروژن | سه موتور آسنکرون فاز(380 ولت، 50 هرتز) 30 اسب بخار | نام تجاری:زیمنس | ||
| فن خنک کننده | 3-4 منطقه | خنک کننده اتوماتیک | ||
سیستم اکستروژن |
||||
| خلاصه کنید | فولاد آلیاژی با عیار بالا، تغذیه مرکزی قابل تغییر به هد دای دوبل یا هد قالب سه گانه |
|||
| شماره سر جان | تک سر برای 5 لیتر / دو سر برای 1 لیتر | |||
| فاصله مرکزی سرهای قالب | 130 میلی متر یا 160 میلی متر برای سر قالب دوبل 75 میلی متر یا 80 میلی متر برای چهار سر قالب |
|||
| سر بمیر | مواد سر قالب:فولاد 38CrMoAlA+40Cr+45# درجه آینه سر ذرت |
ما مجموعه کامل قالب را برای هر نمونه رایگان ارائه می دهیم | ||
| گرمایش | 3-4 چرخه گرمایش فولاد ضد زنگ دارای بخاری از نوع Plug ترموکوپل با کیفیت بالا برای بررسی دما |
بخاری از نوع دوشاخه ای برای تعویض سر قالب آسان تر و راحت تر است | ||
| قدرت گرمایش | 3 تا 5 کیلو وات | |||
| سیستم بستن | سیستم روان کننده اتوماتیک برای سیستم گیره | |||
| نیروی بستن | 80 KN | |||
| فاصله قالب | 150~560 میلی متر | |||
| حداکثر اندازه قالب | 400x450mm | |||
| حرکت سکته مغزی پلاک | 520 میلی متر | |||
| روغن کاری | مجهز به سیستم روغن کاری اتوماتیک | |||
سیستم الکتریکی |
خلاصه کنید | صفحه نمایش لمسی PLC + (رابط انسان و ماشین) سیستم کنترل دستگاه قالب گیری ضربه ای اکستروژن استاندارد (نظارت خودکار، زنگ هشدار، شمارش خودکار، عملکرد کمکی موجود) | زیمنس یا میتسوبیشیPLC سیستم+ صفحه نمایش لمسی |
|
| رابط کاربری | صفحه نمایش لمسی، سیستم هشدار خودکار تشخیص خودکار | |||
| کنترل دما | ماژول کنترل دمای اتوماتیک | ماژول زیمنس یا میتسوبیشی | ||
| قطعات الکتریکی | رله اشنایدر الکتریکال و امرون | |||
| حفاظت الکتریکی | اضافه بار آمپر، عملکرد حفاظت از خود اتصال کوتاه الکتریکی | |||
| کنترلر پاریسون | JAPAN MOOG 100 points parison controller + Moog Servo Valve + مخزن روغن ضد زنگ + لوله و اتصالات روغن (اختیاری :10500 تومان/ در صورت نیاز مجموعه کامل) |
|||
| اینورتور | دلتا (تایوان)380 ولت 50 هرتز یکی برای پیچ اصلی + دیگری برای پیچ خط اهرم |
|||
| سیستم هیدرولیک | خلاصه کنید | بلوک یکپارچه هیدرولیک چند منظوره کنترل متناسب، کارآمد بالا | ||
| موتور پمپ روغن | سه موتور آسنکرون فاز(380 ولت،50 هرتز) 7.5 کیلووات | |||
| پمپ روغن | پمپ دوبل وارداتی | |||
| سوپاپ ها | JAPAN YUKEN شیرهای هیدرولیک | |||
| شیر هیدرولیک YUKEN کنترل دقیق کارکرد و نگهداری ایمن تر و آسان تر همچنین سری YUKEN از هرگونه مشکل نشتی داخلی یا خارجی جلوگیری می کند، که باعث می شود تمام عملیات قابل اعتماد و ایمن باشد. |
||||
| آب بندی های O | آب بندی های O با کیفیت بالا |
ما برای هر آب بندی قطعات یدکی ارائه می دهیم | ||
| لوله های نفت | دو لایه مقاوم در برابر فشار بیش از حد | |||
| فشار سیستم | LP 100 bar / HP 130 bar رزوه های بلوک هیدرولیک استفاده از اتصال پیچ GE (ISO 1179) |
|||
| سیستم خنک کننده | چرخه خنک کننده آب جداگانه، سیستم خنک کننده کولر روغن کولر روغنی با کیفیت بالا |
|||
| سیستم پنوماتیک | خلاصه کنید | سیستم پنوماتیک AIRTAC تایوان | ||
| فشار هوا | 0.8 مگاپاسکال | |||
| جابجایی هوا | 0.8M3/min | |||
| شیر الکترومغناطیسی | AIRTAC | |||
| سیستم خنک کننده | خلاصه کنید | سیستم خنک کننده مجزای سیستم قالب، بشکه و روغن | ||
| محیط خنک کننده | اب | |||
| جریان آب | 80 لیتر در دقیقه | |||
| فشار آب | 0.3-0.6MPa | |||
رارارارا
| نوع ماشین قالب گیری دمشی |
قالب گیری دمشی اکستروژن در قالب گیری دمشی اکستروژن (EBM)، پلاستیک ذوب شده و در یک لوله توخالی (پاریسون) اکسترود می شود.سپس با بستن آن در یک قالب فلزی خنک شده، این پاریسون گرفته می شود.سپس هوا به داخل پریسون دمیده می شود و آن را به شکل بطری، ظرف یا قسمتی توخالی باد می کند.پس از خنک شدن کافی پلاستیک، قالب باز شده و قطعه خارج می شود. فرآیندهای EBM ممکن است پیوسته (اکستروژن ثابت پاریزون) یا متناوب باشد.انواع تجهیزات EBM را می توان به صورت زیر دسته بندی کرد: 1. تجهیزات اکستروژن مداوم
پلیمرهای اساسی مانند PP، HDPE، PVC و PET به طور فزاینده ای با رزین های با مانع بالا مانند EVOH یا نایلون برای ایجاد مقاومت در برابر نفوذ آب، اکسیژن، CO2 یا سایر مواد به صورت همزمان اکسترود می شوند.در کاربردهای لبنی، امکان اکسترود یک لایه مسدود کننده نور سیاه در لایه مرکزی ظروف وجود دارد که از رزین سفید مات در لایه های داخلی و خارجی استفاده می شود. در مقایسه با قالب‌گیری تزریقی، قالب‌گیری دمشی یک فرآیند کم فشار است که فشار هوای معمولی 25 تا 150 psi دارد.این فرآیند فشار کم امکان تولید ایستگاه‌های گیره کم‌نیروی اقتصادی را فراهم می‌کند، در حالی که هنوز می‌توان قطعات را با پوشش‌های سطحی از براقیت بالا تا بافت تولید کرد.تنش‌های کم حاصل در قطعات قالب‌گیری شده همچنین به مقاوم شدن ظروف در برابر کرنش و ترک‌خوردگی استرس محیطی کمک می‌کند. ماشین آلات هد اکومولاتور برای قالب گیری دمشی اکستروژن قطعات توخالی بزرگ صنعتی استفاده می شود.نمونه هایی از قطعات تولید شده بر روی این ماشین آلات عبارتند از درام، سطل زباله، پانل های خودرو، تجهیزات زمین بازی و ظروف بزرگ مانند جری کنس برای نگهداری مایعات.اکثر قطعات تولید شده در ماشین آلات سر انباشته تک لایه هستند.با این حال، ماشین آلات تخصصی قادر به تولید قطعات با حداکثر هفت لایه پلاستیکی منحصر به فرد هستند - این ماشین ها عمدتاً برای ساخت مخازن بنزین خودرو با لایه های مانع استفاده می شوند. |
| ماشین آلات پلاستیکی ما ارائه می دهیم .... |
دستگاه قالب گیری دمشی اکستروژن ماشین قالب گیری تزریقی دستگاه قالب گیری ضربه ای PET دستگاه قالب گیری تزریقی دستگاه قالب گیری کششی تزریقی |
| برنامه های کاربردی .... |
مواد شیمیایی :بطری‌های آفت‌کش‌ها و سطل‌های صنعتی، سطل‌های شیمیایی و دیگر سطل‌های توخالی قالب‌گیری بادی. لوازم آرایشی و دارویی:بطری های واکسن، بطری های دارو، تخته های تخت پزشکی، جعبه های لوازم آرایشی، شیشه ها و بطری های وازلین و سایر محصولات ماشین آلات پلاستیکی مورد استفاده در زمینه های آرایشی و بهداشتی. خانواده :بطری‌های پلاستیکی خالی، ظروف پلاستیکی، مانند بطری‌های ژل دوش، بطری‌های شامپو، بطری‌های لوسیون بدن، بطری‌های شوینده لباسشویی، بطری‌های لوازم نظافت، بطری ضدعفونی‌کننده دست، بطری ضدعفونی‌کننده، بطری ضدعفونی‌کننده الکل و غیره که اغلب در زندگی روزمره استفاده می‌شوند. . درونی بیرونی :محصولات پلاستیکی به طور گسترده ای مورد استفاده قرار می گیرند، مانند گلدان های پلاستیکی توخالی، قوطی های پلاستیکی آبیاری، خانه های پلاستیکی حیوانات خانگی، جعبه های پلاستیکی سردخانه، اسباب بازی های پلاستیکی کودکان، صندلی های پلاستیکی اتوبوس، میز و صندلی های پلاستیکی، سطل زباله های پلاستیکی، مخروط های پلاستیکی ترافیک، زندگی پلاستیکی. شناورهای پلاستیکی، شناورهای پلاستیکی، شناورهای پلاستیکی، مانکن های پلاستیکی و غیره، محصولات ماشین آلات پلاستیکی در همه جا دیده می شوند. غذا و نوشیدنی :کاربردهای رایج محصولات پلاستیکی در صنایع غذایی و نوشیدنی عبارتند از: بطری های سس کچاپ، بطری های سس سویا، بطری های عسل، بطری های سس خردل، بطری های شیر، بطری های ماست، بطری های آب میوه، بطری های الکل و غیره. کاربردهای صنایع نوشیدنی و غذایی روغن کاری:رایج ترین کاربردهای دستگاه های قالب گیری اکستروژن توخالی عبارتند از: بشکه های روغن روان کننده، بطری های روغن روان کننده 1 لیتری 2 لیتری، قوطی های 10 لیتری 5 لیتری، قوطی جری روغن روان کننده 10 لیتری 20 لیتری تا 30 لیتری، و حتی بشکه های بزرگ 60 تا 250 لیتری. خودرو:کاربرد محصولات پلاستیکی نیز بخش بزرگی از قطعات خودرو را به خود اختصاص می دهد، مانند قطعات پلاستیکی در موتورهای خودرو، ساقه های ایمنی پلاستیکی خودرو، دستگیره های پلاستیکی درب، بدنه لامپ های پلاستیکی خودرو و غیره. |
