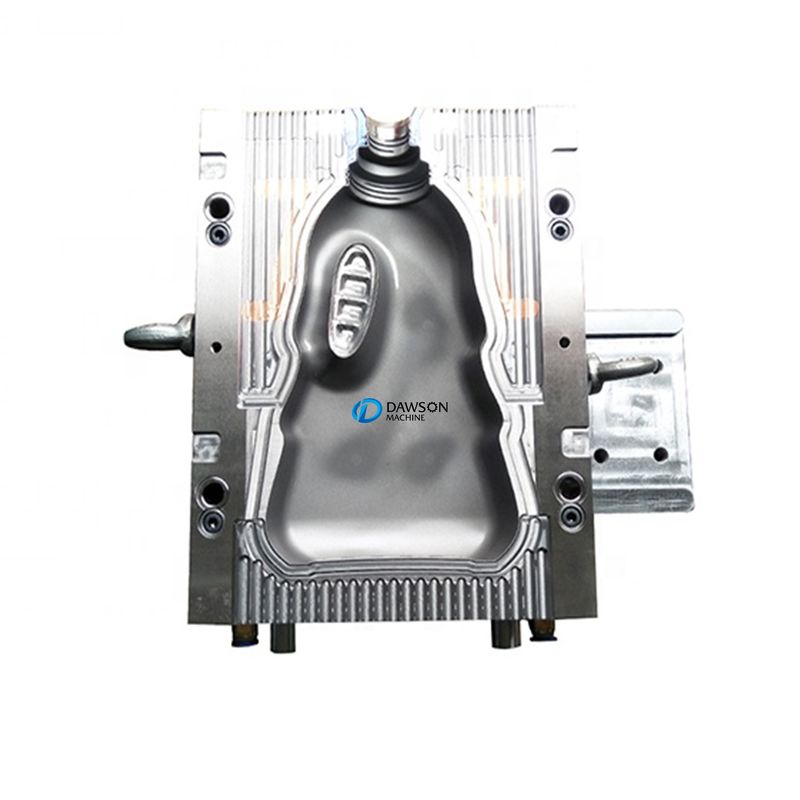

نقاط طراحی قالب های دمنده و لوازم اصلی
قالب معمولا فقط یک قسمت حفره ای بدون پانچ دارد.به طور کلی سطح قالب نیازی به سفت شدن ندارد.فشار باد حفره بسیار کمتر از قالب تزریق است، به طور کلی 0.2 ~ 1.0MPG، و هزینه کمتر است.
1. مواد قالب
معمولاً از آلیاژ آلومینیوم ساخته می شود و برای ترکیبات خورنده مانند PVC و POM از مس بریلیم یا آلیاژهای مبتنی بر مس نیز استفاده می شود.برای قالب هایی با نیازهای عمر بالا، مانند پلاستیک های مهندسی دمشی ABS، PC، POM، PS، PMMA و غیره نیاز به استفاده از فولاد ضد زنگ برای ساخت قالب دارند.
2. نکات کلیدی طراحی قالب
1) سطح جداسازی عموماً باید روی صفحه تقارن قرار گیرد تا نسبت دمیدن کاهش یابد، مانند محصولات بیضی شکل، سطح جداسازی روی محور طولانی است و محصولات به شکل فاصله از خط مرکزی عبور می کنند.
2) سطح حفره
مواد پلی اتیلن باید کمی خشن باشد و سطح ماسه برای خروج اگزوز مساعد است.در حالی که سایر پلاستیک ها (مانند: ABS، PS، POM، PMMA، نایلون و غیره) قالب گیری دمشی، حفره قالب به طور کلی نمی تواند سندبلاست شود و می توان از آن در حفره قالب استفاده کرد.یک شیار اگزوز روی سطح جداکننده ایجاد کنید یا یک سوراخ اگزوز روی حفره ایجاد کنید.به طور کلی، سوراخ دریچه روی حفره دارای قطر φ0.1 ~ φ0.3 و طول 0.5 ~ 1.5 میلی متر است.
3) اندازه حفره
طراحی اندازه حفره باید میزان انقباض پلاستیک را در نظر بگیرد.برای جزئیات، لطفاً به نرخ انقباض پلاستیک های معمولی مراجعه کنید.برای مشاهده می توانید روی پیوند آبی کلیک کنید: → مجموعه ای از نرخ انقباض مواد پلاستیکی رایج
4) بریدن لبه برش و دم
به طور کلی، برای پلاستیک های مهندسی قالب گیری ضربه ای و پلاستیک های سخت تر، لبه برش باید از موادی با مقاومت در برابر سایش خوب مانند مس بریلیوم، فولاد ضد زنگ و غیره ساخته شود.برای محصولات پلاستیکی نرم مانند LDPE و EVA، به طور کلی آلیاژ آلومینیوم خوب است.
لبه برش باید اندازه معقولی را انتخاب کند.اگر خیلی کوچک باشد، استحکام مفصل را کاهش می دهد.اگر بیش از حد بزرگ باشد، نمی تواند برش دهد و فک های سطح جداکننده بزرگ می شوند.یک شیار باطله در زیر لبه برش باز می شود و شیار باطله به صورت گیره طراحی شده است.زاویه، مقدار کمی مذاب را می توان در هنگام برش در مفصل فشرده کرد، در نتیجه استحکام اتصال را بهبود می بخشد.
5) قالب دمنده تزریقی
طراحی با قالب گیری دمشی اکستروژن متفاوت است.تفاوت اصلی این است که قالب دمنده تزریقی نیازی به لبه برش و باطله ندارد.طراحی پاریسون قسمت دمنده تزریقی بسیار مهم است که ارتباط مستقیمی با کیفیت محصول نهایی دارد.
